Faʻaliliu mai CAD data i GIS ma ArcGIS Pro

O le liuaina o faʻamaumauga fausiaina ma le polokalama a le CAD i le GIS fomu o se masani masani, aemaise lava talu ai inisinia faʻatonutonu pei o le fuaina o fua, cadastre poʻo le fausiaina o loʻo faʻaaogaina lava faila fausiaina i komipiuta fesoasoani fesoasoani (CAD) polokalame, ma le-faʻatulagaina fausia manatu i mea ae i laina, polygons, faʻavasegaina ma igoa o loʻo i ai i vaega eseese (faaputuga). E ui lava o le fou lomiga o le CAD polokalama faʻateleina i ai se faʻatatau-faʻatatau auala ma fegalegaleaiga ma spatial database, o le ogatasi i le va o nei aʻoaʻoga manaʻomia lava suiga suiga.

O le a le mea ua faamoemoe e maua mai: aveese faʻamaumauga mai se faila CAD i le GIS, e mulimuli ane faia faʻataʻatiaga o le eria, mo lenei faʻataʻitaʻiga tatou te faʻaaogaina se faila CAD o loʻo i ai faʻamatalaga o meatotino cadastral, faʻamatalaga eleʻele, o Rivers ma isi fausaga e fausia.

O mea e tatau ona i ai i le faaiuga o le faagasologa o se vaega eleele, o se vaitafe o vaitafe ma se vaega o fausaga, o le uluai faatulagaga o taʻiala taʻitasi e usitaia le natura o le amataga.

Faʻafanua ma sapalai: o se faila CAD, i lenei tulaga o le maualuga o le AutoCAD 2019.

Laasaga o Laasaga ma ArcGIS Pro

Laasaga 1. Auina mai le faila faila CAD

E pei ona taʻua i luga, e tatau ona iai sau pepa .dwg, .dgn poo .dxf, (format CAD), e filifilia mai le tab faafanua le filifiliga Faʻaopoopo faʻamaumauga, o iina e suʻe ai le faila faʻatatau. Lenei amata i lenei taimi le faʻafitauli o le faʻaalia o faʻamatalaga e le lomiga o le faila, sa i ai se .dwg faila i AutoCAD 2019, pe a ulufale le papa i ArcGIS Pro, e faitau e le polokalama le seti o laulau, ae i totonu o le laulau e foliga mai e le oi ai ni faʻalapotopotoga, e pei ona mafai ona vaaia i le ata o loʻo i lalo.

Pe a matamata i le uluai faila, i le AutoCAD Civil3D, e mafai ona iloa o loo i ai faʻamatalaga.

Aʻo le i talitonu e leaga le faila pe leai foi se faʻamatalaga, e tatau ona amanaʻia le tala o le dwg na talia e ArcGIS Pro:

Mo .dwg ma .dxf

  • Faitautusi, ae le o le auina atu i fafo: 12 ma 13 version o le AutoCAD
  • Taʻiala faitau ma faʻatau atu: Lomiga AutoCAD 2000 v15.0, 2002 v15.0, 2004 v16.0, 2005 v16.1, 2006 v16.2, 2007 v17.0, 2008 v17.1, 2009 v 17.2, 2010 v18.0, 2011 v18.1, 2012 v18.2, 2013 v19.0, 2014 v19.1, 2015 v 20.0, 2016 v20.1, 2017 v21.0 ma 2018 v22.0.

Mo .dgn

  • Faitautusi, ae le o le auina atu i fafo: MicroStation 95 v5.x, MicroStation SE v5.x, MicroStation J v 7.x
  • Taiala ma faʻatau atu i fafo: MicroStation V8 v 8.x

E pei ona mafai ona e vaʻai, i le taimi o le sauniaina o lenei aʻoaʻoga, ArcGIS Pro e le lagolagoina le faitauina ma le auina atu o faʻamatalaga mai le AutoCAD 2019, o lea e leai se faʻaaliga o aitema i le vaʻai, o le mea malie o le ArcGIS Pro e le o faʻailoa ni mea sese i le taimi o le mulimulitaʻi o faaputuga, pe faʻapea foi ona lapataʻi mai o le faila e le ogatasi ma le lomiga. Avega faʻamatalaga ma le fausaga CAD ae aunoa ma faʻamaumauga.

A uma ona faʻamaonia lenei mea, e tatau ona faʻaaoga MoniConverter e suia le faila dwg, i lenei tulaga na matou faia i le 2000 version.

Laasaga 2. Faʻaliliu mai faʻamaumauga mai le faila CAD i le SHP

O faʻamaumauga e te manaʻo e suʻeina e iloagofie, pe afai e manaʻomia uma faʻamatalaga CAD, e tatau ona na o le auina ese atu o elemene taʻitasi e pei o se foliga, pe a filifilia le CAD, o le a faʻaalia se tab. Meafaigaluega CAD, i meafaigāluega e mafai ona e mauaina le faʻagasologa Kopi Ata, o se laulau e faʻaalia ai le saofaga ma mea e faʻaaogaina; o le saofaga o le vaega ua filifilia, i lenei tulaga o faufautua, ma o le gaosiga e mafai ona avea o se faila se tasi pe o se geodatabase e fesootaʻi ma le poloketi, pe a e mautinoa ua maeʻa le faagasologa ma o le a faaopoopoina le faʻalapotopotoga ile vaega ole mataupu .shp.

Laasaga 3. Iloilo tulaga tutusa o le topologies

  • O loʻo i ai foi se vaeluaga, lea e faʻavaeina i se faiga faʻalanuluulu pe a oʻo mai le GIS (foliga). E pei ona maua mai i foliga o le ata muamua, o poloka ma le aloalo i lenei tulaga, e tatau ona liua i polygons, e fuafua i le mataupu ma le manaoga
  • Mo vaitafe, o le gaioiga e masani ona faia, ae ui i lea, ua maua o le autu vaitafe ma ona vaitafe na faia mai le tele o vaega. Ina ia aufaatasi ma i latou, filifili le tab Faʻataʻa, - meafaigaluega Faʻatasi, ma o lenei mea e aofia ai vaega e fetaui ma le vaitafe autu, ma vaega taitasi foi o ana tautua.
  • E mafai foi ona e vaʻaia i totonu o le papaʻe o loʻo i ai vaitafe o loʻo i ai se laina lea, ona o ona foliga ma le nofoaga, e le oi ai i lenei vaega, ua faʻaumatia, e ala i le teuteuina o le laulau na uma ona faia.

Aisea e aliali mai ai polylines ma mea faitino e le tutusa ma geometry o afifi? O le mea lelei o le faʻamamaina o vaega o mea le tutusa mai le polokalama a le CAD, peitaʻi, mo faʻamoemoe o lenei faʻamalositino na faia i lenei auala. Mo se faʻataʻitaʻiga, o le faila faila na i ai le poloka 3D ma se mimilo faʻapitoa, sau mai le AutoCAD Faʻamau faila, pe a fai ma ona sui i le 2D vaʻaia avea ma polyline.

I le tulaga o le topologies ua toe iloiloina muamua mai le faila CAD:

Ina ia aveesea polygons o loʻo i ai mai le CAD (1), e mafai ona e faia le faasologa lea e pei ona faia i taimi uma i ArcMap: faʻamau i luga o le papa - Data - Faʻasalalau Faʻatonu,  faʻaalia le ala o alu ese ma foliga o le polygon o le a faʻaalia i totonu o lau kulupu o mataupu.

I lenei tulaga, o se vaega e faia i polygons lea muamua sa i ai i le faila CAD tutusa i le fausaga, peitai, pe a le polylines ua iloiloina i le CAD uluai misi polygons lua (2):

I le tulaga e iloa ai le faʻaaogaga o le faila CAD:

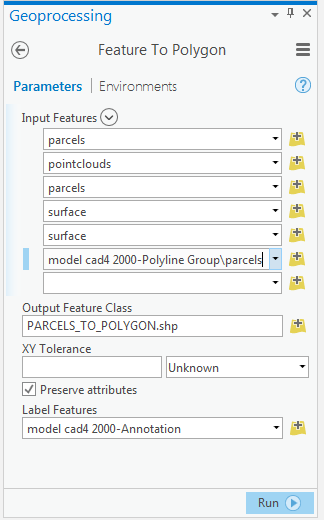

I le CAD Layers tab, o le meafaigaluega Feʻau i Polygon, e faʻaaogaina lenei meafaigaluega pe a iai le mautinoa o faʻamatalaga e sau mai le CAD, matou te manaʻomia i latou i le faatulagaga o polygon. A faʻapipiʻiina le faagasologa, e tatalaina le laulau, pe a fai e fesili e faʻamalamalama po o le a poʻo le fea o laupepa poʻo laulau e tatau ona suia.

  • E siakiina le atigipusa pe afai e te manaʻo e faʻamaonia uiga o le CAD, ua faʻasaoina e ArcGIS Pro numera o fanua i se auala patino mo lenei ituaiga faʻamatalaga.
  • Afai e fesoʻotaʻi faʻasalalauga ma faʻamatalaga poʻo igoa o le CAD, o nei igoa e mafai ona teu i foliga o le a faia.

I lenei tulaga, o le faila CAD o se "topological crap", Faatasi ai ma le faagasologa talu ai na mafai ai ona aveese se polygon, talu ai e le o iloa e le meafaigaluega le isi fausaga aua ua tatala, o lona uiga, e le o se polygon atoatoa. aua o lenei laulau na faia ma polygons ua faʻamaonia ma o le ata ua faia.

I le tulaga o le aloalo, e mafai ona e filifilia polyline e faia ai ma faʻaaoga le mea faigaluega e faʻavae ai le foliga ma le faʻaoga polygon.

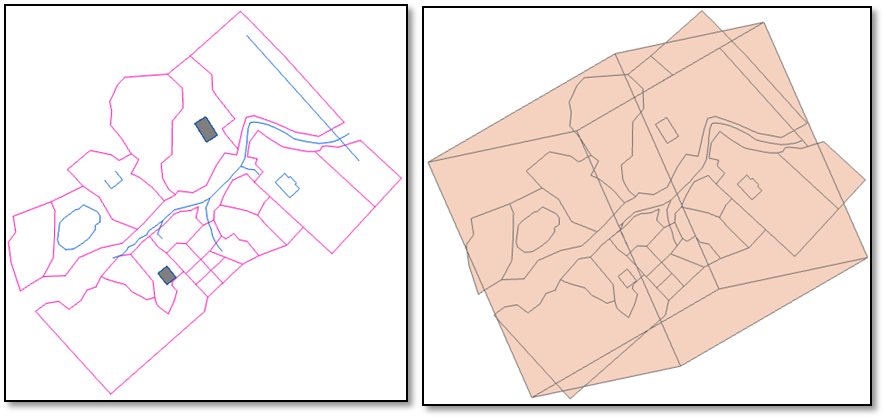

O le a le mea e tupu i lenei mea faigaluega, o le tatau ona i ai le puipuiga atoa o elemene o polygons; Afai e leai, o le a maua ai se vaega ma mea sese o le topology, talu ai ona o fesoʻotaʻiga o le faʻafesoʻotaʻi e fesootaʻi ma le isi, e pei ona faʻaalia i le faʻataʻitaʻiga pe a taumafai e faaliliu uma elemene CAD i lenei meafaigaluega:



Pulea, i vaega otometi tauaso

Faaiuga Mulimuli

A maeʻa ona faia le faʻatulagaga tutusa mo papa taʻitasi o le a tatou maua mea nei:

Le foliga o poloka i le faatulagaga o polygon

O vaitafe i le polyline format

Fale i le faatulagaga o polygons

O le lago i le faatulagaga o polygon.

O lenei e mafai ona tatou galulue ma faʻatino le manaʻoga auiliiliga, mafaufau i le taua o le amataga o faʻamatalaga, uma lona faʻavae ma lona topological tumau. Sii mai ii le iuga o galuega.

O lenei lesona na aveesea mai le 13 lesona o le Easy ArcGIS Pro, lea e aofia ai le vitio ma lea laʻasaga ma lea faʻamatalaga. O loʻo avanoa le vasega i le Igilisi y i le gagana Sepania.
